电子元器件详解——电容

2019-03-01

在pcba加工中，最常见的电子元器件要数电容了，它广泛的出现在各种功能的线路板中，那么电容在线路板中的功能是什么？怎么样去识别各种不同的电容呢？下面靖邦科技的技术员就给您介绍最常见的电子元器件——电容。

1、基本知识

电容是由紧靠的两片金属膜,中间用不同介质材料填充组成的电子元件。电容在电路中的主要作用是通交流阻直流。

电容在电路板上的对应位置一般会用英文字母“C”和两个数字表示，如“C13”表示电路板中编号为13的电容。

贮存电能的大小就是电容容量的大小,容抗是指电容对交流输入信号的阻碍作用,它主要和电容容量和交流信号输入的频率有关。

容抗XC=1/2πfc，其中f表示交流输入信号的频率,C表示电容容量。

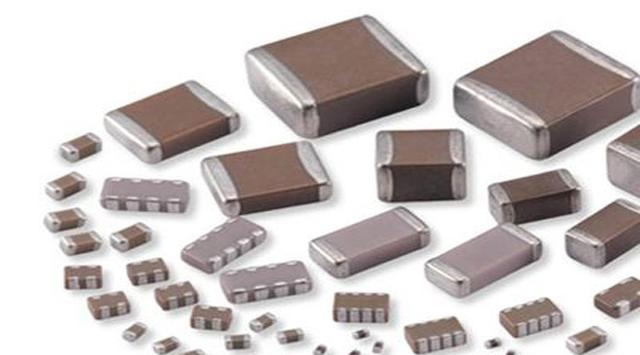

常用电容的种类有瓷片电容、电解电容、独石电容、贴片电容、涤纶电容和钽电容等。

2、识别方法

识别电容的方法主要有数标法、直标法和色标法三种形式。

电容的基本单位是法拉,用英文字母F表示。其它常用单位还有：毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

换算关系为：1F=103mF=106uF=109nF=1012pF。

容量大的电容，其容量值在电容上直接标明,如12uF/15V；

容量小的电容，其容量值在电容上用字母表示或数字表示：

字母表示法：1m=103uF1P2=1.2pF1n=103pF

数字表示法：一般用三个数字表示容量的大小,前两位数字表示电容值的有效数字,第三位数字是10的倍数。

如：102表示10*102pF=103pF224表示22*104pF=0.22uF

3、电容容量误差表

符号：FGJKLM

允许误差：±1%±2%±5%±10%±15%±20%

例如：一瓷片电容标识为104J表示容量为0.1uF、误差为±5%。

在pcba加工中，准确的识别电容的种类，不仅可以提高工作效率，也能保证产品质量。
